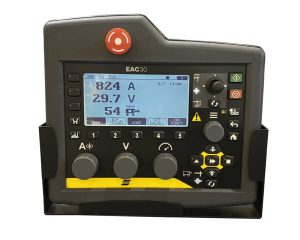

Sterownik EAC 30 ESAB
Sterownik spawania ESAB EAC 30 to nowoczesny system sterowania przeznaczony do spawania łukiem krytym (SAW), zaprojektowany z myślą o w pełni zautomatyzowanych i zmechanizowanych procesach spawalniczych w przemyśle ciężkim. Urządzenie idealnie sprawdza się w produkcji konstrukcji stalowych, zbiorników ciśnieniowych, elementów offshore, wież wiatrowych oraz w stoczniach i halach przemysłowych. Sterownik współpracuje z następującymi źródłami prądu:
Sterownik EAC 30 umożliwia precyzyjną kontrolę parametrów spawania SAW, takich jak prąd, napięcie, prędkość podawania drutu oraz ruch głowicy spawalniczej. Dzięki temu zapewnia wysoką jakość spoin, doskonałą powtarzalność oraz stabilność procesu spawania łukiem krytym, nawet przy długich i wymagających złączach.
Najważniejsze zalety sterownika EAC 30:
dedykowany do spawania łukiem krytym (SAW) w aplikacjach przemysłowych,
intuicyjny interfejs umożliwiający bieżącą kontrolę parametrów spawania,
współpraca ze źródłami prądu i systemami automatyki spawalniczej,
sterowanie ruchem głowicy oraz wspornika spawalniczego,
możliwość zapisu i analizy danych procesowych,
opcjonalna integracja z systemami monitoringu produkcji przez Ethernet.
EAC 30
| Stopień ochrony: | IP23 |
| Temperatura pracy: | od -10°C do +40°C (od +14°F to +104°F) |
| Temperatura transportu: | od -25°C do +55°C (od -13°F to 131°F) |
| Wilgotność względna: | Maks. 95% |
| Wymiary (dł. x szer. x wys.): | 315 x 287 x 160 mm (12,4 x 11,3 x 6,3 cala) |
| Masa: | 2,1 kg (4,6 funta) |
FUNKCJE EAC 30
| Kontrola ruchu: | Ruch wysięgnika w górę/w dół |
| Obrót kolumny | |
| Ruch wózka do przodu / do tyłu | |
| Ruch suportów w górę / w dół / w bok | |
| Ustawienia: | Prędkość spawania |
| Napięcie | |
| Prąd | |
| Prędkość podawania drutu | |
| Konfigurowalne przyciski | |
| Uruchamianie/zatrzymywanie: | Proces spawania |
| Śledzenie spoin włączone: | Kompatybilny z GMH |
| Wyświetlacz: | Monochromatyczny |
Sterownik EAC 10 ESAB
Sterownik EAC 10 to sterownik przeznaczony do spawania metodą łukiem krytym (SAW) oraz spawania elektrodą w osłonie gazu (GMAW). Sterownik współpracuje z następującymi źródłami prądu:
Sterownik wchodzi w skład systemu Versotrac EWT 1000 i Versotrac CADET. Może być używany do sterowania zautomatyzowanym sprzętem spawalniczym, np. portalami spawalniczymi, kolumnami i wysięgnikam. EASB EAC 10 można podłączyć do źródeł zasilania na bazie ESAB CAN(CYFROWYCH) i zgodnych analogowych źródeł zasilania.
Sterownik EAC 10 składa się z następujących elementów:
- Modół napędowy silnika — zawiera elektroniczny układ służący do sterowania podawaniem drutu i silnikami wózka.
- Pilot zdalnego sterowania — zawiera interfejs użytkownika umożliwiający wybór żądanych ustawień
Wraz ze sterowaniem są dostarczane:
- Uchwyt pilota zdalnego sterowania ze śrubami
- Instrukcja obsługi sterowania
- Instrukcja obsługi panelu sterowania
Jako akcesorium dostępna jest pamięć USB.
Dodatkowe informacje można znaleźć w instrukcji rozdział „AKCESORIA”.
EAC 10, od numerów seryjnych 841-xxx-xxxx i 905-xxx-xxxx
| Napięcie zasilania: | 60 V DC lub 42 V AC, 50/60 Hz |
| Napięcie zasilania pilota zdalnego sterowania: | 12 V DC |
| Zapotrzebowanie mocy: | Maks. 900 VA |
| Przyłącza silnika dostosowane do silników ESAB: | 6 A 100% |
| Regulacja prędkości: | Sprzężenie zwrotne kodera impulsowego |
| Temperatura pracy: | Od -10 do +40°C (od -14 do +104°F) |
| Temperatura przechowywania: | Od -20 do +55°C (od -4 do +131°F |
| Wilgotność względna powietrza: | Maks. 95% |
| Wejścia: | do podłączania czujników lub wyłączników krańcowych |
| Podłączenie do źródła prądu spawania: | Złącze Burndy 12-biegunowe |
| Maks. temperatura otoczenia, °C : | 45 |
| Min. temperatura otoczenia, °C : | -15 |
| Maks. wilgotność (powietrza) : | 95% |
| EAC 10, kompletna jednostka sterująca: | Długość: 275 mm Szerokość: 300mm Wysoość: 165 mm |
| Pilot zdalnego sterowania EAC 10: | Długość: 245 mm Szerokość: 225 mm Wysokość: 50 mm |
| Stopień ochrony: | IP23 |
| Waga: EAC 10, kompletna jednostka sterująca Pilot zdalnego sterowania EAC 10 | 6,8 kg 1,25 kg |
- Klawisz zatrzymania spawania
- Klawisz rozpoczęcia spawania
- Prąd spawania/szybkość/balans podawania drutu*
- Napięcie łuku / napięcie przesunięcia*
- OK / menu ustawień
- Wstecz
- Ręczne podawanie drutu w górę
- Kierunek przesuwu ręcznego
- Szybki ruch
- Ręczne podawanie drutu w dół
- Kierunek przesuwu ręcznego
- Program 1, 2, 3 / przyciski ekranowe
- Prędkość przesuwu / częstotliwość*
- Gniazdo USB
*Tylko z Aristo® 1000 w trybie AC.
Sterownik procesu A2-A6 PEK
Sterownik procesu A2-A6 PEK jest urządzeniem przystosowanym do działania z automatycznymi źródłami prądu marki ESAB:
Za pomocą szybkiego transferu danych przy pomocy kabla sterowniczego z magistralą CAN. Sterownik A2-A6 stosowane są do obsługi spawania łukiem krytym, metodą MAG oraz żłobienia elektro powietrznego.
Sterownik PEK posiada duży czytelny wyświetlacz z przyjaznym menu tekstowym, które jest łatwe w obsłudze dla Operatora. Za pomocą sterownika mamy możliwość wyboru procesu spawania, zaprogramowania wszystkich parametrów spawania. Sterownik PEK pozwala na zapamiętanie 255 ustawień własnych, ustawienie stałego natężenia spawania jak i podawania drutu podczas pracy. Sterownik PEK pozwala na skonfigurowanie klawiszy od S1 do S5 zgodnie z preferencjami operatora.
Za pomocą gniazda USB znajdującego się w tylnej części sterownika mamy możliwość tworzenie kopii zapasowej zapamiętanych ustawień. Istnieje możliwość przechowywania parametrów spawania bezpośrednio w pamięci przenośnej. Dane również można uzyskać za pomocą połączenia sterownika do sieci lokalnej za pomocą standardowego złącza sieciowego
| Napięcie wyjściowe źródła prądu spawania: | 42 VAC, 50/60 Hz |
| Moc przyłącza: | maks. 900 VA |
| Przyłącze silnika przystosowane do silników A2 i A6 marki ESAB: | podłączanie 2 silników, prąd silnika 6 A (ciągły), maks. 10 A |
| Regulacja prędkości : | Sprzężenie zwrotne z enkodera |
| Prędkość spawania, m/min: | 0,1–2,0 w zależności od wózka |
| Maks. prędkość jazdy z napędem ręcznym, m/min : | 2,0 |
| Prędkość podawania drutu, m/min : | 0,3–25 w zależności od podajnika drutu |
| Wyjście zaworu: | 1 szt., 42 VAC, 0,5 A |
| Wejścia: | do podłączania czujników lub wyłączników krańcowych |
| Podłączenie do źródła prądu spawania: | Złącze Burndy 12-biegunowe |
| Maks. temperatura otoczenia, °C : | 45 |
| Min. temperatura otoczenia, °C : | -15 |
| Maks. wilgotność (powietrza) : | 95% |
| Wymiary, dł. x szer. x wys., mm: | 246x235x273 |
| Masa, kg: | 6,6 |
| Stopień ochrony: | IP23 |
| Normy: | EN60974-1, EN60974-10 |
1. Menu2. Pokrętło do poruszania kursorem (pokrętło połoŜenia kursora)
3. Przycisk ENTER
4. Zielona lampka, która świeci się, gdy dana funkcja jest aktywna
5. Rozpoczęcie spawania
6. Zatrzymanie spawania
7. Pokrętło do regulacji prędkości ruchu w menu pomiarów, które
w pozostałych menu słuŜy do zwiększania lub zmniejszania
ustawianych wartości (pokrętło ustawień)
8. Przemieszczanie ręczne w kierunku „kwadrat”
9. Ręczne sterowanie podawaniem drutu – wysuw
10. Pokrętło do regulacji napięcia łuku w menu pomiarów, które
w pozostałych menu słuŜy do zwiększania lub zmniejszania
ustawianych prędkości (pokrętło ustawień)
11. Szybkie przemieszczenie
12. Przemieszczanie ręczne w kierunku „trójkąt”
13. Pokrętło do regulacji natęŜenia prądu / prędkości podawania drutu
w menu pomiarów, które w pozostałych menu słuŜy do zwiększania
lub zmniejszania ustawianych prędkości (pokrętło ustawień)
14. Wyłącznik awaryjny
15. Ręczne sterowanie podawaniem drutu – wycofanie
16. Przyciski programowalne
17. Wyświetlacz
Żródło prądu Aristo 1001 AC/DC
ESAB ARISTO 1001 AC/DC to profesjonalne źródło prądu spawania zaprojektowane do zastosowań przemysłowych, idealne do zautomatyzowanych procesów spawalniczych takich jak spawanie łukiem krytym (SAW), elektrodowe, żłobienie oraz platerowanie. Produkt wyróżnia się wyjątkową wydajnością, precyzją i stabilnym łukiem spawalniczym, co sprawia, że znajduje zastosowanie w najbardziej wymagających gałęziach przemysłu.
Najważniejsze cechy ARISTO 1001 AC/DC:
Wszechstronne źródło prądu AC/DC – możliwe spawanie zarówno prądem przemiennym, jak i stałym, Optymalizacja automatyzacji spawania łukiem krytym (SAW) oraz innych metod, Wysoka moc – do 1000 A przy 100% cyklu pracy, System Cable Boost – umożliwia pracę z długimi kablami spawalniczymi bez utraty parametrów, Technologia Bead Profile Modelling – gwarantuje kontrolę profilu spoiny, głębokości wtopienia i stabilności łuku, Możliwość pracy w tzw. trybie zrównoważonej automatyzacji produkcji.
Zastosowania przemysłowe:
Ten przemysłowy generator spawalniczy ESAB został zaprojektowany z myślą o branżach takich jak:
konstrukcje stalowe,
produkcja zbiorników ciśnieniowych i rurociągów,
przemysł stoczniowy i offshore,
produkcja energii i turbin wiatrowych,
walcarki rur oraz ciężkie linie produkcyjne.
Dlaczego ARISTO 1001 AC/DC?
To rozwiązanie, które podnosi standard automatyzacji spawania w firmach produkcyjnych i fabrykach, dzięki czemu firmy zyskują: większą powtarzalność spoin, wyższą jakość spawania nawet w długich cyklach pracy, redukcję kosztów operacyjnych poprzez zaawansowane sterowanie procesu.
| Zasilanie sieciowe, 3 f., V, Hz | 380–575, 50/60 |
| Prąd pierwotny | Imax 85 A |
| Zakres ustawień | 14 -50 V / 0 -1000 A |
| Znamionowy prąd spawania przy obciążeniu 100%, A/V | 1000/44 |
| Współczynnik mocy przy prądzie maksymalnym | 0.93 |
| Sprawność przy maksymalnym prądzie | 88% |
| Napięcie obwodu otwartego z VRD U0 max | 121 V DC |
| Moc pozorna przy prądzie maksymalnym | 53,6 kVA |
| Moc czynna przy prądzie maksymalnym | 49,6 kW |
| Moc bez obciążenia | 159 W |
| Temperatura pracy | Od -10 do +40°C (od +14 do +104°F) |
| Temperatura transportu | -20 do +55 °C (-4 do +131 °F) |
| Wymiary (dł. x szer. x wys.) | 857 ×613 ×1402 mm (33,7 x 24,1 x 55,2 cala) |
| Masa | 349 kg (769 funtów) |
| Klasa izolacji | H |
| Stopień ochrony | IP23 |
| Klasa zastosowania |  |
| Znak certyfikacji (normy) | CE |
| Dopuszczenia innych firm | CCC |
Źródło prądu stałego LAF 631
Źródło LAF 631 to trójfazowe źródło prądu chłodzone za pomocą powietrza, przystosowane do wysokowydajnego zautomatyzowanego spawania łukiem krytym lub wysokowydajnego spawania łukowego metodą MIG/MAG. Do zastosowania z sterownikami procesu A2-A6, PEK lub PEI. Urządzenie zapewnia stabilność łuku zarówno przy wysokich jaki i niskich napięciach podczas pracy. Źródło LAF jest dostosowane tak aby Operator mógł monitorować parametry spawania z poziomu panelu przedniego sterownika procesu. Po podłączeniu dwóch źródeł mamy możliwość rozszerzenia prądu spawania pod kątem bardziej wymagających aplikacji. Źródła prądu LAF idealnie sprawdzają się do spawania metodą typu SAW konstrukcji typu:- wieże wiatrowe
- zbiorniki
- kotły
- elementy konstrukcyjne statków
| Zasilanie sieciowe, 3 f., V, Hz | 400/415 |
| Zasilanie sieciowe, 3 f., 60 Hz, V | 440 |
| Prąd, 100%, 50 Hz, A | 52 |
| Prąd, 100%, 60 Hz, A | 52 |
| Bezpiecznik zwłoczny, 50 Hz, A | 63 |
| Bezpiecznik zwłoczny, 60 Hz, A | 63 |
Maksymalne obciążenie: Cykl pracy 100%, A/V | 630/44 |
| Zakres ustawień, A/V GMAW SAW | 50/17–630/44 30,21,-800,44 |
| Napięcie stanu jałowego, V | 54 |
| Moc stanu jałowego, W | 150 |
| Sprawność, % | 84 |
| Współczynnik mocy | 0,90 |
| Stopień ochrony | IP23 |
| Wymiary, dł. x szer. x wys., mm | 670x490x930 |
| Masa, kg | 260/573 |
| Klasa zastosowania | |
Źródło prądu stałego LAF 1001
Źródło LAF 1001 to trójfazowe źródło prądu chłodzone za pomocą powietrza, przystosowane do wysokowydajnego zautomatyzowanego spawania łukiem krytym lub wysokowydajnego spawania łukowego metodą MIG/MAG. Do zastosowania z sterownikami procesu A2-A6, PEK lub PEI. Urządzenie zapewnia stabilność łuku zarówno przy wysokich jaki i niskich napięciach podczas pracy. Źródło LAF 1001 jest dostosowane tak aby Operator mógł monitorować parametry spawania z poziomu panelu przedniego sterownika procesu. Po podłączeniu dwóch źródeł mamy możliwość rozszerzenia prądu spawania pod kątem bardziej wymagających aplikacji. Źródła prądu LAF idealnie sprawdzają się do spawania metodą typu SAW konstrukcji typu:- wieże wiatrowe
- zbiorniki
- kotły
- elementy konstrukcyjne statków
| Zasilanie sieciowe, 3 f., V, Hz | 400/415/500 |
| Zasilanie sieciowe, 3 f., 60 Hz, V | 400,440,550 |
| Prąd, 100%, 50 Hz, A | 64,64,52 |
| Prąd, 100%, 60 Hz, A | 64,64,52 |
| Bezpiecznik zwłoczny, 50 Hz, A | 63 |
| Bezpiecznik zwłoczny, 60 Hz, A | 63 |
Maksymalne obciążenie: Cykl pracy 100%, A/V | 800/44 |
| Zakres ustawień, A/V GMAW SAW | 50,17,-1000,45 40,22,-1000,45 |
| Napięcie stanu jałowego, V | 52 |
| Moc stanu jałowego, W | 145 |
| Sprawność, % | 84 |
| Współczynnik mocy | 0,95 |
| Stopień ochrony | IP23 |
| Wymiary, dł. x szer. x wys., mm | 646x552x1090 |
| Masa, kg | 330/727,5 |
| Klasa zastosowania | |
Źródło prądu stałego LAF 1251
Źródło LAF 1251 to trójfazowe źródło prądu chłodzone za pomocą powietrza, przystosowane do wysokowydajnego zautomatyzowanego spawania łukiem krytym lub wysokowydajnego spawania łukowego metodą MIG/MAG. Do zastosowania z sterownikami procesu A2-A6, PEK lub PEI. Urządzenie zapewnia stabilność łuku zarówno przy wysokich jaki i niskich napięciach podczas pracy. Źródło LAF 1251 jest dostosowane tak aby Operator mógł monitorować parametry spawania z poziomu panelu przedniego sterownika procesu. Po podłączeniu dwóch źródeł mamy możliwość rozszerzenia prądu spawania pod kątem bardziej wymagających aplikacji. Źródła prądu LAF idealnie sprawdzają się do spawania metodą typu SAW konstrukcji typu:- wieże wiatrowe
- zbiorniki
- kotły
- elementy konstrukcyjne statków
| Zasilanie sieciowe, 3 f., V, Hz | 400/415/500 |
| Zasilanie sieciowe, 3 f., 60 Hz, V | 400,440,550 |
| Prąd, 100%, 50 Hz, A | 99,99,80 |
| Prąd, 100%, 60 Hz, A | 99,99,80 |
| Bezpiecznik zwłoczny, 50 Hz, A | 100,100,80 |
| Bezpiecznik zwłoczny, 60 Hz, A | 100,100,80 |
Maksymalne obciążenie: Cykl pracy 100%, A/V | 1250/44 |
| Zakres ustawień, A/V GMAW SAW | 60,17,-1250,44 40,22,-1250,44 |
| Napięcie stanu jałowego, V | 51 |
| Moc stanu jałowego, W | 220 |
| Sprawność, % | 87 |
| Współczynnik mocy | 0,92 |
| Stopień ochrony | IP23 |
| Wymiary, dł. x szer. x wys., mm | 774x598x1428 |
| Masa, kg | 490/1080 |
| Klasa zastosowania | |
Źródło prądu stałego LAF 1601
Źródło LAF 1601 to trójfazowe źródło prądu chłodzone za pomocą powietrza, przystosowane do wysokowydajnego zautomatyzowanego spawania łukiem krytym lub wysokowydajnego spawania łukowego metodą MIG/MAG. Do zastosowania z sterownikami procesu A2-A6, PEK lub PEI. Urządzenie zapewnia stabilność łuku zarówno przy wysokich jaki i niskich napięciach podczas pracy. Źródło LAF 1601 jest dostosowane tak aby Operator mógł monitorować parametry spawania z poziomu panelu przedniego sterownika procesu. Po podłączeniu dwóch źródeł mamy możliwość rozszerzenia prądu spawania pod kątem bardziej wymagających aplikacji. Źródła prądu LAF idealnie sprawdzają się do spawania metodą typu SAW konstrukcji typu:- wieże wiatrowe
- zbiorniki
- kotły
- elementy konstrukcyjne statków
| Zasilanie sieciowe, 3 f., V, Hz | 400/415/500 |
| Zasilanie sieciowe, 3 f., 60 Hz, V | 400,440,550 |
| Prąd, 100%, 50 Hz, A | 136,136,108 |
| Prąd, 100%, 60 Hz, A | 136,136,108 |
| Bezpiecznik zwłoczny, 50 Hz, A | 160,160,125, |
| Bezpiecznik zwłoczny, 60 Hz, A | 160,160,125, |
Maksymalne obciążenie: Cykl pracy 100%, A/V | 1600/44 |
| Zakres ustawień, A/V GMAW SAW | – 40,22,-1600,46 |
| Napięcie stanu jałowego, V | 54 |
| Moc stanu jałowego, W | 220 |
| Sprawność, % | 86 |
| Współczynnik mocy | 0,87 |
| Stopień ochrony | IP23 |
| Wymiary, dł. x szer. x wys., mm | 774x598x1428 |
| Masa, kg | 585/1290 |
| Klasa zastosowania | |
Źródło prądu przemiennego TAF 801
Źródło prądu przemiennego TAF 801 z falą prostokątną do spawania łukiem krytym SAW. To urządzenie generujące prąd przemienny o fali prostokątnej przekształcające napięcie wtórne z fali sinusoidalnej z wykorzystaniem tyrystorowego mostka prostowniczego na napięcie łuku o fali prostokątnej, zapewniające doskonałą charakterystykę zajarzania oraz dobre właściwości robocze. TAF 801 marki ESAB ma możliwość pracy ciągłej. Wstępne ustawienie napięcia łuku z niezawodnym zajarzaniem napięcia o przebiegu prostokątnym. Urządzenie ma możliwość kompensowania wahań zasilania sieciowego jak i spadku napięcia w długich przewodach spawalniczych. Źródło TAF posiada niskie zużycie energii, dzięki wysokiemu współczynnikowi mocy. Samo wykonanie oraz konstrukcja pozwala na łatwe serwisowanie urządzenia. Napięcie sterowania zabezpieczone 42V. TAF pozwala na połączenie dwóch źródeł prądu w układzie Scotta. Doskonale współpracuje z systemami z ESAB serii A2-A6, sterownikami PEK i PEI.| Zasilanie sieciowe, 3 f., V, Hz | 400/415/500 |
| Zasilanie sieciowe, 3 f., 60 Hz, V | 400,440,550 |
Maksymalne obciążenie: Cykl pracy 100%, A/V |
800/44 |
| Zakres ustawień, A/V | 300,28,-800,44 |
| Napięcie jałowe, V | 71 |
| Moc stanu jałowego, W | 230 |
| Sprawność | 86 |
| Współczynnik mocy | 0,75 |
| Wymiary, dł. x szer. x wys., mm | 774x598x1428 |
| Masa, kg | 495/1091 |
| Stopień ochrony | IP23 |
| Klasa zastosowania | S |
Źródło prądu przemiennego TAF 1251
Źródło prądu przemiennego TAF 1251 z falą prostokątną do spawania łukiem krytym SAW. To urządzenie generujące prąd przemienny o fali prostokątnej przekształcające napięcie wtórne z fali sinusoidalnej z wykorzystaniem tyrystorowego mostka prostowniczego na napięcie łuku o fali prostokątnej, zapewniające doskonałą charakterystykę zajarzania oraz dobre właściwości robocze. TAF 1251 marki ESAB ma możliwość pracy ciągłej. Wstępne ustawienie napięcia łuku z niezawodnym zajarzaniem napięcia o przebiegu prostokątnym. Urządzenie ma możliwość kompensowania wahań zasilania sieciowego jak i spadku napięcia w długich przewodach spawalniczych. Źródło TAF posiada niskie zużycie energii, dzięki wysokiemu współczynnikowi mocy. Samo wykonanie oraz konstrukcja pozwala na łatwe serwisowanie urządzenia. Napięcie sterowania zabezpieczone 42V. TAF pozwala na połączenie dwóch źródeł prądu w układzie Scotta. Doskonale współpracuje z systemami z ESAB serii A2-A6, sterownikami PEK i PEI.| Zasilanie sieciowe, 3 f., V, Hz | 400/415/500 |
| Zasilanie sieciowe, 3 f., 60 Hz, V | 400,440,550 |
Maksymalne obciążenie: Cykl pracy 100%, A/V |
1250/44 |
| Zakres ustawień, A/V | 400,28,-1250,44 |
| Napięcie jałowe, V | 72 |
| Moc stanu jałowego, W | 230 |
| Sprawność | 86 |
| Współczynnik mocy | 0,76 |
| Wymiary, dł. x szer. x wys., mm | 774x598x1428 |
| Masa, kg | 608/1340 |
| Stopień ochrony | IP23 |
| Klasa zastosowania | S |
